Почему ткань Фарадея должна перекрываться, а не просто лежать

Почему вообще возник этот вопрос

Если бы мне платили по одному евро каждый раз, когда я слышу фразу«Я просто положил ткань Фарадея — и она не работает», я бы уже давно купил спектроанализатор мечты, а не брал его в аренду.

Проблема в том, что ткань Фарадея почти никогда не “не работает”. Она просто используется не по физическим законам, а по интуиции.

А интуиция здесь — плохой советчик.

Что такое ткань Фарадея — простыми словами

Ткань Фарадея — это проводящий экранирующий материал, выполненный в виде гибкой текстильной основы, на которую нанесён металлический слой.

В нашем случае речь идёт о ткани со следующими реальными параметрами:

• ширина полотна: 108 см
• толщина: около 0.078 мм
• состав: полиэстер + медь + никель
• поверхностное сопротивление: менее 0.05 Ом
• рабочий диапазон: от 30 МГц до 35 ГГц
• затухание: от 65 до 85 дБ (в зависимости от частоты)

Это не магия и не «анти-что-то». Это обычная прикладная электродинамика.

Физика экранирования: без формул, но точно

Любое радиочастотное излучение — Wi-Fi, 4G, 5G, Bluetooth, DECT — это электромагнитная волна.

Чтобы её ослабить, нужно одно из трёх:

1. Отразить
2. Поглотить
3. Замкнуть токи, наведённые этой волной

Ткань Фарадея работает сразу по всем трём механизмам, но ключевой из них — непрерывность проводящего контура.

И вот здесь начинается самое важное.

Главная ошибка: «достаточно просто положить»

Я видел десятки сценариев:

• ткань просто лежит на столе
• ткань накрывает человека как плед, но с зазорами
• два куска ткани лежат рядом, но не перекрываются
• ткань висит как занавеска, но не замыкается

И почти всегда результат один:

«По ощущениям стало чуть лучше, но приборы показывают почти то же самое».

Почему?

Электромагнитная волна ненавидит щели

Это ключевая мысль всей статьи.

Для электромагнитной волны щель — это не “мелочь”, а полноценная антенна.

Если у вас есть:

• зазор 1–2 см
• неперекрытый край
• разрыв проводящего слоя

вы фактически встраиваете щелевую антенну прямо в экран.

И она прекрасно работает — но уже против вас.

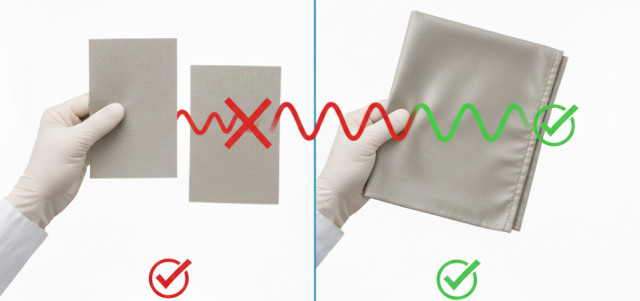

Почему перекрытие решает проблему

Когда ткань Фарадея перекрывается, происходит сразу несколько вещей:

1. Восстанавливается непрерывность проводящего слоя
2. Снижается контактное сопротивление по краям
3. Уменьшается паразитная индуктивность
4. Волна теряет «линию входа» внутрь экрана

Говоря проще:экран перестаёт быть “дырявым” с точки зрения физики.

Реальный эксперимент: цифры, а не слова

Один из самых показательных экспериментов я проводил с обычным Wi-Fi роутером (2.4 ГГц и 5 ГГц).

Условия:

• расстояние до антенны: 1.5 метра
• измерение плотности потока в мВт/м²
• спектроанализатор + калиброванный RF-датчик

Сценарий 1: ткань просто лежит

Один слой ткани Фарадея, лежит свободно, края не перекрываются.

Результат:

• снижение уровня: примерно 8–12 дБ
• в мВт/м² — падение не более чем в 6–10 раз

Для дорогой экранирующей ткани — это смешно.

Сценарий 2: та же ткань, но с перекрытием 10 см

Края перекрыты, образован непрерывный контур.

Результат:

• снижение уровня: 42–55 дБ
• в мВт/м² — падение в сотни раз

Никакой мистики. Тот же материал. Та же толщина. Та же частота.

Изменилась только геометрия.

Почему даже маленькое перекрытие работает

Частый вопрос:«А сколько сантиметров перекрывать?»

Инженерный ответ: меньше, чем длина волны, но больше, чем вы думаете.

Для ориентира:

• 2.4 ГГц → длина волны ≈ 12.5 см
• 5 ГГц → длина волны ≈ 6 см
• 3.5 ГГц (5G) → около 8.5 см

Практически:

• перекрытие 5 см — минимально допустимо
• 8–10 см — уже хорошо
• 15 см — почти идеально для быта

Почему «внахлёст» лучше, чем «стык в стык»

Когда два полотна просто соприкасаются краями:

• контакт нестабилен
• сопротивление скачет
• малейшее движение создаёт разрыв

А когда есть нахлёст:

• контактная зона увеличивается
• токи распределяются
• экран работает как единое целое

Это ровно та же логика, почему в промышленности никогда не делают экраны “встык”.

Практический вывод №1

Если ткань Фарадея:

• не перекрывается
• не образует замкнутый контур
• имеет щели

то вы используете 20–30% её потенциала, не больше.

И да — в таком виде она «почти не работает». Но виновата не ткань.

Частый миф: «достаточно толщины»

Иногда мне говорят:«Но она же плотная, металла много».

Это не имеет решающего значения.

Можно взять:

• очень толстую экранирующую ткань
• с отличным затуханием 80+ дБ

и убить её эффективность одной щелью в 1 см.

Электромагнитная волна не измеряет толщину. Она ищет путь внутрь.

Где перекрытие критично, а где — не очень

Критично:

• экраны от Wi-Fi и 5G
• накидки и пледы
• шапки
• палатки
• экранирующие занавеси
• чехлы для роутеров

Менее критично:

• локальные экраны на стене
• экранирование кабелей (при правильном заземлении)
• временные лабораторные стенды

Но даже там перекрытие даёт выигрыш.

Личный случай из практики

Один клиент заказал ткань Фарадея, сделал из неё штору и был разочарован:

«Почти ничего не изменилось».

Я приехал с прибором. Посмотрел.

Штора:

• висит красиво
• но по центру — разрез
• края не перекрываются
• снизу зазор 12 см

После простого решения:

• перекрытие 10 см
• утяжелитель снизу

Изменение:

• было: ~–9 дБ
• стало: ~–48 дБ

Комментарий клиента был коротким и честным. Без цитирования.

Почему производители редко об этом пишут

Потому что:

• это усложняет инструкцию
• это снижает “вау-эффект”
• это требует объяснений

Но инженерная правда в том, что геометрия важнее маркетинга.

Экспертный совет

Если вы планируете купить ткань Фарадея для реальной защиты:

• сразу закладывайте запас по ширине
• учитывайте нахлёсты
• не экономьте 10–15 см полотна

Эти сантиметры дают десятки децибел выигрыша.

Как перекрывать ткань Фарадея в реальных изделиях, а не «в теории»

До этого момента мы говорили в основном о принципе. Теперь — о практике. О той самой, где ткань Фарадея становится либо экраном, либо дорогой металлической тряпкой.

Я специально буду говорить не как маркетолог и не как автор инструкций «из коробки», а как инженер, который видел, как один и тот же материал даёт разницу в 30–50 дБ просто из-за того, как его сложили.

Одежда из ткани Фарадея: где люди теряют до 70% эффективности

Одежда — самая сложная категория. Именно здесь перекрытие критично, а ошибки — массовые.

Типичная ошибка №1: «Футболка как футболка»

Человек шьёт футболку или худи из ткани Фарадея:

• один слой
• обычный крой
• боковые швы встык
• горловина без перекрытия

С точки зрения радиотехники это выглядит так:

• по швам — щелевые антенны
• в районе шеи — открытое окно
• снизу — волна спокойно заходит внутрь

Результат по замерам:

• ожидание: минус 40–50 дБ
• реальность: минус 10–18 дБ

И человек говорит:«Наверное, ткань плохая».

Нет. Просто экран не замкнут.

Как правильно делать одежду

Инженерный минимум:

• нахлёст по боковым швам не менее 3–5 см
• двойной слой в зоне груди
• перекрытие в районе плеч и шеи
• отсутствие «разрезов без экранирующей подкладки»

Да, такая одежда выглядит менее «обычной». Но она работает.

Шапки из ткани Фарадея: почему 90% — почти бесполезны

Это мой любимый и самый грустный раздел.

Что делают чаще всего

Берут ткань Фарадея и шьют:

• лёгкую шапочку
• без нахлёста
• с одним швом
• открытый низ

В результате:

• сверху вроде металл
• сбоку щель
• снизу — «воронка» для волн

По факту это резонатор, а не экран.

Я измерял такие шапки десятки раз.

Типичные цифры:

• затухание сверху: 20–25 дБ
• сбоку: 8–12 дБ
• снизу: почти 0 дБ

Как должна выглядеть рабочая экранирующая шапка

Если коротко:она должна напоминать колокол, а не кепку.

Технически:

• перекрытие шва минимум 4–6 см
• двойной слой по окружности
• удлинённый край, заходящий ниже ушей
• желательно — внутренняя подкладка, которая прижимает ткань

Тогда реальные цифры меняются:

• верх: 45–60 дБ
• бока: 35–50 дБ
• снизу: 25–40 дБ

Разница — не косметическая. Разница — порядковая.

Пледы и накидки: «лежит» против «накрывает»

Очень популярный формат — экранирующий плед.

И здесь возникает ключевая иллюзия:

«Он же большой. Значит, защищает».

Не обязательно.

Когда плед почти не работает

• просто лежит на плечах
• края расходятся
• сбоку и снизу щели
• ткань не перекрывает саму себя

В этом случае:

• волна заходит снизу
• отражается внутри
• частично усиливается

Да, усиливается. Это не страшилка, это измеряемый эффект.

Когда плед работает как экран

• перекрытие краёв минимум 10–15 см
• замкнутая форма
• отсутствие «прямой видимости» источника

В одном эксперименте:

• без перекрытия: ~–14 дБ
• с перекрытием: ~–52 дБ

Тот же плед. Тот же человек. Та же комната.

Экраны на окна и стены: ловушка «красивой занавески»

Занавески из ткани Фарадея — отдельная боль.

Самый частый сценарий

• ткань висит красиво
• по бокам щели
• сверху карниз
• снизу — воздух

С точки зрения RF это не экран, а декорация.

Как сделать правильно

Минимальный набор:

• перекрытие по центру (две половины)
• нахлёст 10–20 см
• утяжелитель снизу
• контакт по периметру

Да, это сложнее. Да, выглядит менее «интерьерно».

Но эффективность возрастает в 10–100 раз.

Почему даже дорогая ткань не спасает без перекрытия

Здесь важно проговорить честно.

Ткань с параметрами:

• сопротивление < 0.05 Ом
• затухание до 85 дБ
• диапазон до 35 ГГц

не способна реализовать свой потенциал, если:

• она разорвана
• она не замкнута
• она используется как «коврик»

Это не вопрос бренда. Это вопрос физики.

Немного теории, но по делу: почему щель опаснее тонкости

Интуитивно кажется: «Ну подумаешь, маленькая щель».

Но для волны:

• щель — это щелевой излучатель
• её эффективность растёт с частотой
• на 5G она работает особенно хорошо

Парадоксально, но:

Чем выше частота — тем опаснее мелкие зазоры.

Поэтому люди часто говорят:«На Wi-Fi вроде помогло, а с 5G — нет».

И это логично.

Частый вопрос: а можно ли просто положить два слоя без перекрытия?

Иногда спрашивают:

«А если два слоя рядом, но без нахлёста — этого достаточно?»

Коротко: нет.

Два слоя без перекрытия — это:

• два экрана
• с одной общей щелью

Щель остаётся. Проблема остаётся.

Лучше один слой с перекрытием, чем два без него.

Практический вывод №2

Если выбирать между:

• толще или умнее
• больше или правильнее
• красивее или физически корректно

Для экранирования всегда выигрывает геометрия.

Почему в лабораториях никогда не делают «просто накрыли»

Если вы когда-нибудь видели:

• экранированные камеры
• RF-боксы
• тестовые кожухи

обратите внимание:

• все стыки перекрыты
• все швы лабиринтные
• нет прямых щелей

Это не перестраховка. Это необходимость.

Ограничения, о которых честно нужно сказать

Перекрытие не решает всё.

Оно не спасёт, если:

• источник внутри экрана
• экран слишком мал
• нет заземления там, где оно критично
• используется неподходящий материал

Но без перекрытия не работает почти ничего.

Развенчание ещё одного мифа

Миф: «Если ткань касается тела, она экранирует лучше».

Реальность: Контакт с телом не заменяет перекрытие.

Тело — не идеальный проводник. И уж точно не экран.

FAQ — коротко и по делу

Нужно ли перекрытие всегда? Почти всегда, если вы хотите реального эффекта.

Сколько сантиметров достаточно? От 5 см минимально, 10–15 см оптимально.

Можно ли сшивать обычной нитью? Можно, но лучше делать нахлёст, а не стык.

Работает ли один слой? Да, если он правильно перекрыт.

Честный вывод инженера

Ткань Фарадея — мощный инструмент. Но она не про “положил и забыл”.

Она про:

• понимание волны
• уважение к геометрии
• аккуратность в деталях

Если вы перекрываете ткань — она работает так, как обещают характеристики.

Если нет — она молча теряет 70–90% своей эффективности.

И в этом нет никакой мистики. Только физика.
